APPLICATION
FP-H5-M
LCD品質檢測系統

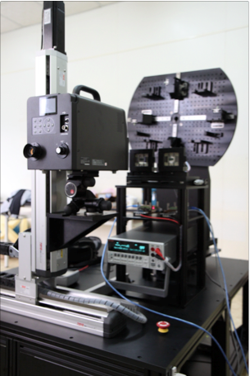

LCD品質檢測系統FP-H5-M是為監控產品出貨標準及確認開發的問題，判定平面顯示品質的好壞，所開出的高彈性的量測顯示器量測系統。其功能包括多軸自動旋轉移動治具控制，輝度計色彩亮度量測控制，顯示器畫面控制續源控制等。
並且根據VESA 2.0量測標準規範，來進行特性量測，判定斷平面顯示器的品質。目前各 Panel 廠使用 BM7、BM5A、SR-3、CS-1000A、CS-200 等色彩輝度計為單點量測系統之標準量測儀器。
為使色彩輝度計到達所需之量測點,光學治具系統成為自動化量測儀器之必要配備。
根據VESA 2.0為基礎，加上產品開發所需之平面顯示器量測功能：
可設定熱機時間後自動進行勾選項目量測，免除人員等待時間。
Luminance輝度、Color Coordinate色座標及Color Temperature色溫 標準規範為VESA 302-1, VESA 302-2, VESA 306(Uniformity),量測全白畫面的亮度、色座標及色温。量測方式為顯示全白的測試畫面,輝度計必需垂直(90°±0.3°)待測物的預設測試點(5pts, 9pts, 13pts, 25pts….)進行量測。所量測的結果著重於,中心點輝度夠不夠高及待測面亮度均不均勻。
